HyperMIG TWIN

Grafische Bedienung im Arbeitsalltag

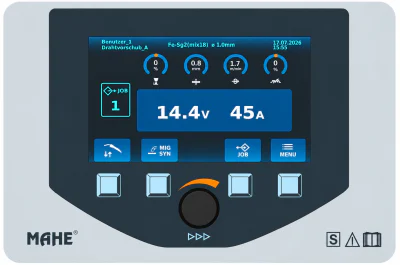

Das grafische X-Bedienpanel verbindet einen Farb-Grafikbildschirm mit vier Funktionstasten und einem zentralen Dreh-/Drücksteller. MAHE führt es für HyperMIG X und HyperMIG TWIN auf. Die Bildschirmführung bündelt Programmauswahl, Schweisswerte und JOB-Verwaltung; die Beschriftung über den Tasten zeigt die jeweilige Funktion.

Programm und aktiver Drahtvorschub

Die Informationsleiste zeigt Benutzer, Drahtwerkstoff, Schutzgas und Drahtdurchmesser sowie Datum und Uhrzeit. Bei mehreren installierten Drahtvorschüben wird der aktive Vorschub angezeigt. Das unterstützt die Kontrolle, ob Programm und eingelegter Draht zum Auftrag passen.

Vier MIG-Einstellungen auf einen Blick

Die obere Einstellleiste enthält Lichtbogenlängenkorrektur, Materialdicke in mm, Drahtgeschwindigkeit in m/min und Lichtbogendynamik. Drehen verändert den gewählten Wert, Drücken wechselt zum nächsten Parameter. Lichtbogenlängenkorrektur und Materialdicke stehen im manuellen MIG-Modus gemäss Anleitung nicht zur Verfügung.

Sollwerte, Messwerte und HOLD

Die Hauptanzeige stellt Spannung in V und Strom in A gross dar. Vor dem Schweissen zeigt sie die Sollwerte, während des Schweissens die aktuellen Messwerte. Danach bleiben die letzten Messwerte als HOLD sichtbar, bis das Panel bedient oder ein neuer Schweissvorgang gestartet wird.

Betriebsarten und Vorbereitung

Über die Betriebsartenleiste werden 2-Takt, 4-Takt sowie Punkt- und Intervallbetrieb gewählt. Manueller Drahteinzug und Gastest sind dort ebenfalls erreichbar. Für die synergische Programmauswahl werden Drahtwerkstoff, Drahtdurchmesser und Schutzgas festgelegt.

Verfahren und Feinabstimmung

Die Verfahrensauswahl umfasst die für die konkrete Anlage verfügbaren MIG/MAG-, Puls- und Hyper-Verfahren sowie MMA, WIG Lift Arc und Kohlelichtbogenfugenhobeln. MENU erschliesst verfahrensabhängige Parameter wie Gasvor- und Gasnachströmzeit, Startverhalten und Kraterfüllung. Bei freigeschaltetem Doppelpuls gehören Frequenz und Amplitude dazu.

99 JOB-Speicher für wiederkehrende Arbeiten

Schweisseinstellungen lassen sich in 99 internen Speicherplätzen ablegen, aufrufen und bearbeiten. Eine passende Kombination aus Draht, Gas und Parametern kann so wiederverwendet werden. Die Anleitung weist ausdrücklich darauf hin, dass die Schweissbetriebsart, etwa 2-Takt oder 4-Takt, nicht im JOB gespeichert wird und separat gewählt werden muss.

Bis zu acht Benutzerprofile

Die Anleitung beschreibt bis zu acht Benutzer mit eigenen Einstellungen. Hinzu kommen die Sprachauswahl, Datum und Uhrzeit sowie die Anzeige von Einschalt- und Lichtbogenzeit. Softwarestatus und Seriennummer sind im entsprechenden Menü abrufbar.

Ausstattung gezielt festlegen: Die MAHE-Produktseite nennt den möglichen Funktionsumfang des Panels; die Anleitung bezeichnet Doppelpuls als Option. Verfügbare Verfahren und Freischaltungen werden deshalb für die gewählte Geräteausführung im Angebot bestätigt. Eine Nachrüstung bestehender EX-, SX- oder HX-Anlagen ist anhand von Modell, Seriennummer und Softwarestand zu prüfen.
